直讀光譜儀的構成篇
來源：杰博科技 次數： 發布時間：2018/10/15 9:17:53

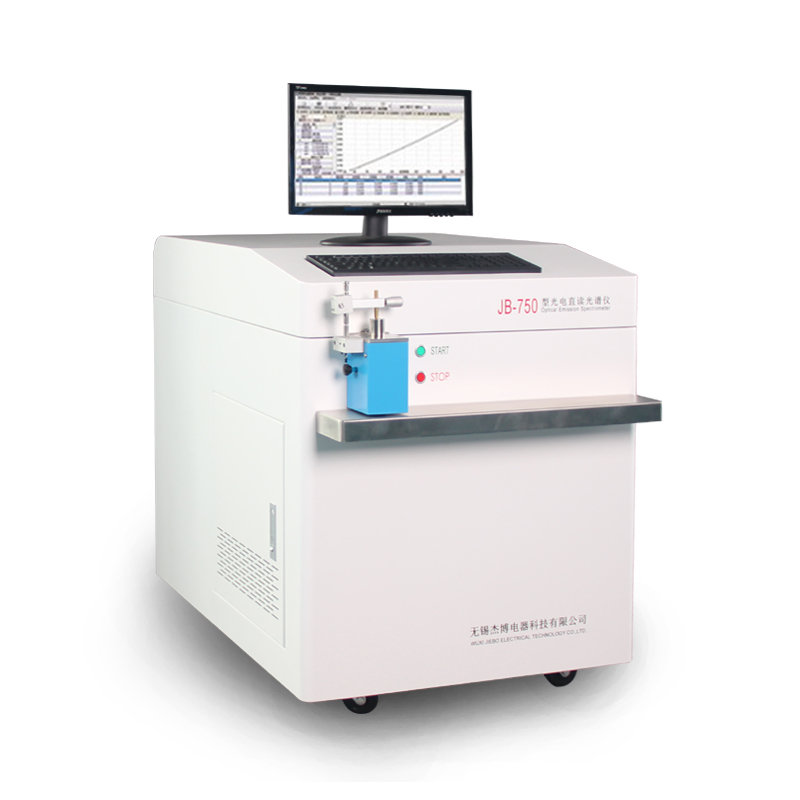

直讀光譜儀的構成：
一、USB 連接數據線
用于連接電腦和儀器，傳輸控制信號和測量結果。請注意不要出現折痕。
二、氬氣管線
用于將氬氣輸送到儀器的火花臺。請注意管線的密封性，氬氣的純度必須大于99.999%，輸入的氬氣壓強為4 bar(0.4MPa)。
三、氣體輸出管線
用于將激發后的氬氣輸送出儀器。請注意此時氬氣含有大量灰塵必須通過過濾器再排放到大氣中。過濾器中的溶液配比：300cc 蒸餾水，50cc 凡士林。
四、真空連接管
用于連接真空泵。請注意固定并密封好連接管的兩個端口，每次測試前檢查真空泵油的液位，6 月更換一次真空泵油。真空度要保持在 100mTorr
五、電源線
電源：220 V 50-60 Hz，功率：3kVA.
電源開啟/關閉
六、流量計
用于測量氬氣的流量
七、真空閥
用于隔離真空泵和光譜儀。真空度控制在 80-100mtorr 請注意當直讀光譜儀處于工作狀態時，此閥必須打開；當真空泵處于關閉狀態或者未連接儀器時，此閥必須關閉。
八、電火花按鈕
控制電火花激發的條件之一。請注意當需要進行激發時，此按鈕必須開啟；當儀器處于閑置狀態或者清洗電極時，此按鈕必須關閉。
